Garmin Fenix 2 — это одни из первых настоящих мультиспортивных часов Garmin для активного отдыха. Помимо системы GPS-навигации, возможностей отслеживания физической активности и прочного корпуса, эти часы до сих пор широко используются для таких занятий, как пешие походы, езда на велосипеде, бег и приключенческие путешествия. Со временем могут возникнуть проблемы, связанные с износом батареи, поломкой кнопок, трещинами на корпусе или износом ремешка.

К счастью, Garmin Fenix 2 — один из тех гаджетов, которые можно довольно легко починить. Если у вас есть немного свободного времени и соответствующие инструменты, вы можете починить ремешок, аккумулятор, материнскую плату, экран или корпус часов.

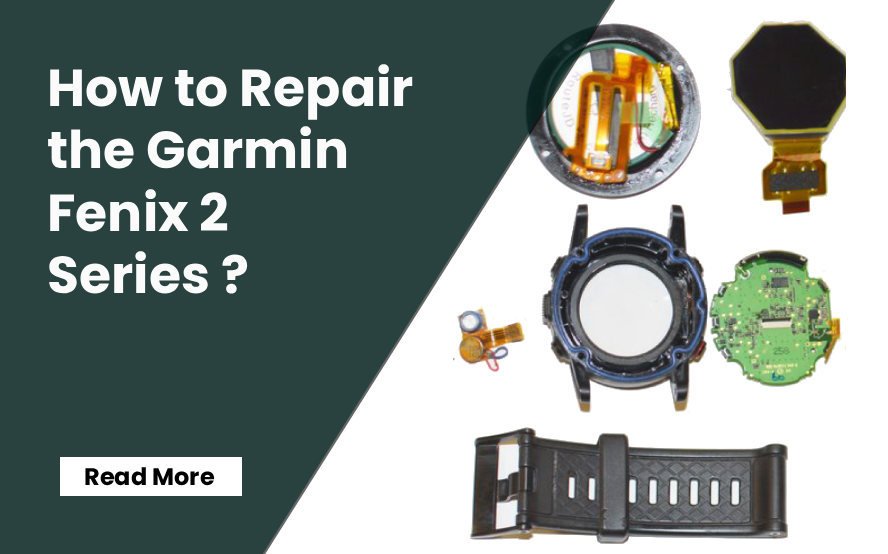

В этом руководстве мы покажем вам, как безопасно разобрать и отремонтировать ваш Garmin Fenix 2.

Необходимые инструменты

Прежде чем начать, подготовьте следующие инструменты:

• Отвертка Torx T9
• Пластиковый рычаг или нейлоновая лопатка
• Пинцет
• Замена клеевого слоя (при замене батареи)
• Лоток для мелких деталей для винтов

По возможности избегайте использования металлических рычагов, особенно рядом с аккумулятором или кабелями дисплея.

Шаг 1 — Снимите ремешки часов Garmin Fenix 2

Поверните Garmin Fenix 2 задней стороной к себе. Вы сразу же увидите четыре винта, которые крепят ремешки часов Garmin Fenix 2 к корпусу.

Используйте отвертку Torx T9, чтобы открутить четыре винта, каждый из которых имеет размер 0,8 мм. После удаления этих винтов ремешки должны легко отсоединиться.

Это также даст вам возможность проверить крепления ремешков на предмет трещин.

Шаг 2 — Откройте задний корпус

Затем снова используйте отвертку Torx T9, чтобы удалить четыре винта, удерживающие заднюю крышку.

После этого осторожно отделите заднюю крышку от основного корпуса часов. На этом этапе следует быть очень осторожным, так как кабель аккумулятора все еще подключен к материнской плате.

Не открывайте корпус с чрезмерным усилием.

Шаг 3 — Отсоедините аккумулятор

Отсоедините кабель от материнской платы с помощью пластикового рычага.

После этого задняя крышка с аккумулятором должна быть снята с остального механизма часов.

Эта процедура необходима, так как отключение аккумулятора предотвратит возможные короткие замыкания во время ремонтных работ.

Шаг 4 — Извлеките аккумулятор Garmin Fenix 2

Аккумулятор удерживается на месте с помощью клея. Для ослабления клея, удерживающего аккумулятор, используется пластиковый рычаг.

Не применяйте чрезмерную силу.

Хотя некоторые фотографии ремонта в Интернете могут показывать использование металлических рычагов, настоятельно рекомендуется использовать пластиковые или нейлоновые инструменты, поскольку литиевые батареи легко проколоть металлическими инструментами.

После отсоединения аккумулятор можно заменить на совместимый с Garmin Fenix 2.

Шаг 5 — Отсоедините материнскую плату Garmin Fenix 2

Найдите кабель разъема материнской платы Gamin Fenix 2 и отсоедините его с помощью рычага.

Затем извлеките винт материнской платы 0,8 мм с помощью отвертки T9.

Наконец, отделите материнскую плату от корпуса, приподняв ее после удаления винта.

Эта процедура требует терпения, поскольку старое оборудование со временем может стать хрупким из-за воздействия тепла и влаги.

Шаг 6 — Отделите дигитайзер экрана Garmin Fenix 2 и кабель данных

После отсоединения материнской платы отсоедините узел дигитайзера от материнской платы.

Также используйте рычаг, чтобы отсоединить ленточный кабель данных дисплея, прикрепленный к материнской плате. После этого материнскую плату можно полностью извлечь из устройства.

На этом этапе можно заменить:

• материнскую плату
• схему зарядки
• разъемы
• внутренние модули

Шаг 7 — Осмотрите или замените дисплей Garmin Fenix 2

После снятия материнской платы становится доступным узел дисплея.

Если ваш Garmin Fenix 2 страдает от:

• битых пикселей
• треснувшего стекла
• мерцания дисплея
• тусклой подсветки

это тот этап, на котором можно заменить дисплей.

Тщательно осмотрите уплотнитель экрана и внутренние уплотнительные области перед установкой нового дисплея.

Шаг 8 — Снимите внутренние компоненты корпуса Garmin Fenix 2

Внутри корпуса вы найдете дополнительные компоненты, такие как:

• пластина динамика
• уплотнители
• водонепроницаемые прокладки

Используйте рычаг, чтобы аккуратно удалить звуковую пластину и внутренние прокладочные материалы.

Водонепроницаемая прокладка должна быть тщательно осмотрена. Если она выглядит поврежденной или сжатой, настоятельно рекомендуется заменить ее для сохранения водонепроницаемости.

Шаг 9 — Замените внешний корпус Garmin Fenix 2

После удаления всех внутренних компонентов, внешний корпус Garmin Fenix 2 с интегрированными кнопками наконец-то может быть заменен.

Этот ремонт обычно необходим при:

• поврежденных кнопках
• треснувших корпусах
• изношенных уплотнениях кнопок
• косметическом восстановлении

Корпус является одной из наиболее подверженных поломкам частей на старых часах Garmin Fenix, поскольку использование на открытом воздухе подвергает их воздействию пота, ударов, ультрафиолетового света и влаги.

Советы по сборке

Сборка производится в обратном порядке разборки.

Перед закрытием часов:

• убедитесь, что все шлейфы полностью подключены
• убедитесь, что разъем аккумулятора надежно закреплен
• тщательно осмотрите водонепроницаемые уплотнители
• избегайте чрезмерного затягивания винтов

При повторной установке винтов затягивайте их постепенно, по диагонали, чтобы равномерно распределить давление по корпусу.

Распространенные ремонты Garmin Fenix 2

Наиболее распространенные ремонты, выполняемые на Garmin Fenix 2, включают:

Для большинства пользователей замена аккумулятора и корпуса являются самыми безопасными самостоятельными ремонтами.

Заключительные мысли

Несмотря на то, что Garmin Fenix 2 считается устаревшим продуктом, он по-прежнему важен для Garmin. Долговечность часов позволяет довольно легко их ремонтировать, в отличие от большинства современных смарт-часов, которые не поддаются легкому ремонту.

Если уделить достаточно времени и использовать правильные инструменты, можно починить смарт-часы, не покупая новые.

Как часто говорят энтузиасты ремонта: «Благодаря ремонту каждый продукт может продолжить свое путешествие вместе с вами».
